Thiết bị máy phun bi dạng treo

1. Thiết bị phun bi dạng treo (Y type)

=> Thiết bị máy phun bi dạng treo còn gọi là dây chuyền làm sạch tự động dạng treo, được sử dụng nhiều trong ngành đúc, chế tạo bồn bình gas và chi tiết các gia công kết cấu thép, các cấu kiện dài dưới 4m.

=> Dây chuyền máy phun bi dạng treo được thiết kế để làm sạch tất cả các bồn bể cấu kiện tôn sắt thép, bệ máy, vỏ motor sản phẩm đúc có kích thước lọt vào buồng phun.

=> Với dây chuyền máy phun bi dạng treo thì sản phẩm được đưa vào bằng tời, 01 đưa vào 01 đưa ra, sản phẩm tự xoay chiều và phun tự động bằng các tuabin, trong vòng 20p sản phẩm có thể hoàn thiện và đưa ra.

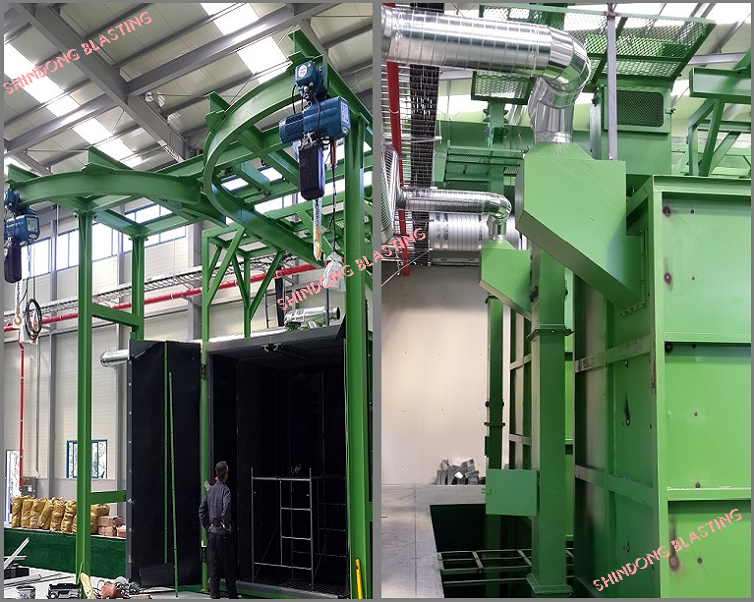

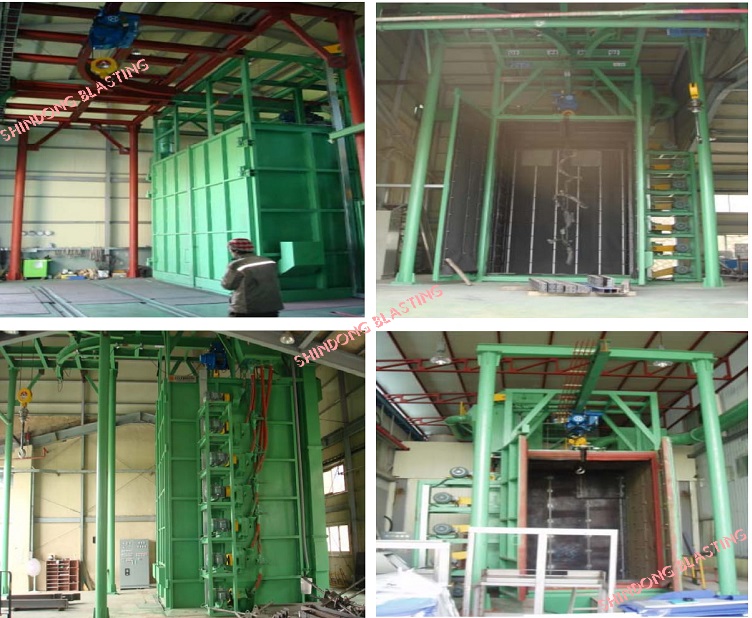

Một số hình ảnh Thiết bị phun bi dạng treo:



thiet-bi-may-phun-bi-dang-treo-11

Thông số kỹ thuật của một số sản phẩm cơ bản:

  • Chiều dài sản phẩm: 0,3 ~ 4m
  • Đường kính xoay của sản phẩm: 0,3 ~ 3m
  • Trọng lượng sản phẩm: 0 ~ 5,000kg
  • Số tời nâng: 02
  • Số lượng đầu phun: 1 ~ 5 súng
  • Thời gian phun: 10 ~ 30 phút
  • Công suất thu hồi vận chuyển bi: 60~120ton/hr
  • Công suất phân tách tạp chất làm sạch bi: 60~120ton/hr
  • Công suất lọc bụi xử lý môi trường: 80 ~ 100m3/nin
  • Tiêu chuẩn bề mặt: SA2.5.
  • Quy trình hoạt động: tự động khép kín.
  • Điều khiển: nút ấn, lập trình PLC.
  • Chủng loại hạt sử dụng: S- 330/S-280.



Một số model Thiết bị máy phun bi dạng treo thông dụng:



  Model : SD- HSY - 03

  Model : SD- HSY – 05

  Product radius : 0,3 ~ 2,0m

  Product radius : 0,3 ~ 3,0m

  Product length : 0,3 ~ 2,5m

  Product length : 0,3 ~ 4,0m

  Product weight : 0,5 ~ 3,000kg

  Product weight : 0,5 ~ 5,000kg

  Shot 01 time : 10 ~ 30min

  Shot 01 time : 10 ~ 30min

  Dust collection : 80m3/min

  Dust collection : 100m3/min

  Impeller Q’ty : 03

  Impeller Q’ty : 05

  Hoists : 02

  Hoists : 02

  Power : 30 ~ 50kw

  Power : 50 ~ 80kw

  M/c size : W 3 x L3 x H6,5m

  M/c size : W 4,0 x L4,0 x H8,0m



Các tính năng, ưu điểm của Thiết bị máy phun bi dạng treo Shindong Hàn Quốc:

  • Máy phun bi treo này được cơ giới hóa và lập trình tự động toàn bộ công đoạn sản xuất, công suất cao phù hợp cho việc sản xuất hàng loạt sản phẩm đa hình dạng và có kích thước loạt buồng phun.
  • Toàn bộ buồng phun được bọc một lớp chống mài mòn cường độ cao là (Hi-cr 27%) có tuổi thọ sử dụng lớn hơn nhiều lần so với những tấm gang thông thường của các hãng khác.
  • Các cánh tua bin phun bi cũng được sử dụng vât liệu siêu cứng có thể sử dụng 6,000hr, khả năng mài mòn ít và đều nên độ đồng tâm và ổn định cao khi sử dụng.
  • Được thiết kế 02 tời nâng 01 tời vào phun 01 tời lên xuống hàng đồng thời nên tốc độ xử lý rất cao.



2. Máy phun bi dạng treo ( T type)

=> Thiết bị máy phun bi dạng treo còn gọi là dây chuyền làm sạch tự động dạng treo hoặc máy phun bi tự động, được sử dụng nhiều trong ngành đúc, chế tạo bồn bình gas và chi tiết các gia công kết cấu thép, các cấu kiện dài dưới 4m.

=> Dây chuyền được thiết kế để làm sạch tất cả các bồn bể cấu kiện tôn sắt thép, bệ máy, vỏ motor sản phẩm đúc có kích thước lọt vào buồng phun.

=> Dây chuyền máy phun bi dạng treo sản phẩm được đưa vào bằng 01 tời ở giữa, sản phẩm tự xoay chiều và phun tự động bằng các tuabin trong vòng 20p sản phẩm có thể hoàn thiện và đưa ra.

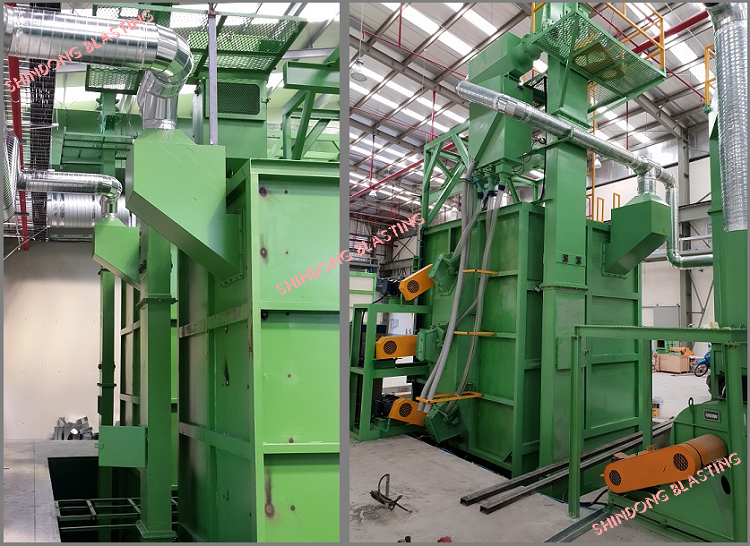

Một số hình ảnh Thiết bị phun bi dạng treo đang lắp đặt:



thiet-bi-may-phun-bi-dang-treo-33





Thông số kỹ thuật của một số sản phẩm cơ bản

  • Chiều dài sản phẩm: 0,3 ~ 4m
  • Đường kính xoay của sản phẩm: 0,3 ~ 3m
  • Trọng lượng sản phẩm: 0 ~ 5,000kg
  • Số tời nâng: 01
  • Số lượng đầu phun: 1 ~ 5 súng
  • Thời gian phun: 10 ~ 30 phút
  • Công suất thu hồi vận chuyển bi: 60~120ton/hr
  • Công suất phân tách tạp chất làm sạch bi: 60~120ton/hr
  • Công suất lọc bụi xử lý môi trường: 80 ~ 100m3/nin
  • Tiêu chuẩn bề mặt: SA2.5.
  • Quy trình hoạt động: tự động khép kín.
  • Điều khiển: nút ấn, lập trình PLC.
  • Chủng loại hạt sử dụng: S- 330/S-280.



Một số Model máy phun bi dạng treo thông dụng của Shindong Blasting Hàn Quốc:



  Model : SD- HST - 03

  Model : SD- HST – 05

  Product radius : 0,3 ~ 2,0m

  Product radius : 0,3 ~ 3,0m

  Product length : 0,3 ~ 2,5m

  Product length : 0,3 ~ 4,0m

  Product weight : 0,5 ~ 3,000kg

  Product weight : 0,5 ~ 5,000kg

  Shot 01 time : 10 ~ 30min

  Shot 01 time : 10 ~ 30min

  Dust collection : 80m3/min

  Dust collection : 100m3/min

  Impeller Q’ty : 03

  Impeller Q’ty : 05

  Hoists : 02

  Hoists : 02

  Power : 30 ~ 50kw

  Power : 50 ~ 80kw

  M/c size : W 3 x L3 x H6,5m

  M/c size : W 4,0 x L4,0 x H8,0m



Các tính năng nổi trội và ưu điểm của Máy phun bi dạng treo Shindong Hàn Quốc:

  • Máy phun bi treo này được cơ giới hóa và lập trình tự động toàn bộ công đoạn sản xuất, công suất cao phù hợp cho việc sản xuất hàng loạt sản phẩm đa hình dạng và có kích thước lọt buồng phun.
  • Toàn bộ buồng phun được bọc một lớp chống mài mòn cường độ cao là (Hi-cr 27%) có tuổi thọ sử dụng lớn hơn nhiều lần so với những tấm gang thông thường của các hãng khác.
  • Các cánh tua bin phun bi cũng được sử dụng vât liệu siêu cứng có thể sử dụng 6,000hr, khả năng mài mòn ít và đều nên độ đồng tâm và ổn định cao khi sử dụng.
