Dây chuyền máy phun bi di động

1. Dây chuyền máy phun bi di động:



 => Dây chuyền máy phun bi di động còn gọi là dây chuyền làm sạch di động hay dây chuyền máy phun hạt mài, dây chuyền máy phun bi ngoài trời vv.

=> Đây là dây chuyền máy phun bi hiện đại có quy mô lớn, đầy đủ các công đoạn từ phun bi, thu hồi bi, xử lý tạp chất, xử lý bụi, sấy khô bi, bảo quản bi và hệ thống che chắn bi ngoài trời.

=> Dây chuyền máy phun bi di động được sử dụng để làm sạch bề mặt trong ngành sửa chữa tàu biển, sửa chữa giàn khoan, các cấu kiện nổi và các công trình kết cấu thép.



Hình ảnh Dây chuyền máy phun bi di động lắp đặt tại Nhà máy:







Thông số kỹ thuật của một số sản phẩm cơ bản:

• Công suất làm sạch: 30 ~ 90m2/hr
• Số lượng súng phun: 4 ~ 6 súng
• Công suất thu hồi hạt mài: 20 ~ 30 ton/hr
• Hình thức thu hồi: bằng hút chân không và băng tải.
• Công suất khử tạp chất: 20 ~ 60 ton/hr
• Công suất làm sạch tái sử dụng hạt mài: 20 ~ 60 ton/hr
• Công suất làm sạch hạt mài: 100 ~ 150m3/min
• Công nghệ xử lý môi trường: công nghệ phân tách 2 công đoạn.
• Tiêu chuẩn bề mặt: SA2.5.
• Quy trình hoạt động: tự động khép kín.
• Điều khiển: vô tuyến/hữu tuyến từ xa, người phun tự thao tác.
• Chủng loại hạt sử dụng: G-40/G-50.



Một số Model Dây chuyền máy phun bi di động của Shindong Blasting Hàn Quốc:



Model : SD-PBS - 04	Model : SD-PBS – 06
Capacity : 30 ~ 60m2/hr	Capacity : 50 ~ 90m2/hr
Blasting nozzle : 04	Blasting nozzle : 06
Sucking capacity : 20ton/hr	Sucking capacity : 30 ton/hr
Dust collection: 100m3/min	Dust collection:100m3/min
Power : 150 ~ 250kw	Power : 300 ~ 400kw
Working radius : 40m	Working radius : 50m



Các tính năng ưu điểm của Dây chuyền máy phun bi di động Shindong Hàn Quốc:



- Là dây chuyền được thiết kế để di động nên các mô dun của dây chuyền được thiết kế độc lập, chỉ liên kết với nhau bằng dắc cắm rất tiện lợi cho việc di chuyển trong ngoài công xưởng.

- Dây chuyền phun bi làm sạch di động này được thiết kế đầy đủ các công đoạn từ hệ thống phun bi và hệ thống khí nén sạch đồng bộ. Khi đưa đến hiện trường chỉ cần cắm điện là có thể vận hành được.

- Khả năng thu hồi, xử lý bụi, xử lý môi trường tiên tiến khép kín và sấy bi ướt tại chỗ là yếu tố quyết định của công nghệ phun bi ngoài trời này.



2. Thiết bị phun bi di động 03 súng 1 module:



=> Đây là Dây chuyền phun bi di động hoặc còn gọi là tổ hợp phun bi khép kín để phun ngoài bến bãi, cầu tàu, các công trường chế tạo cấu kiện thép, bồn bể ngoài trời hoặc phun bi làm sạch trong hầm hàng, boong tàu biển.

=>  Dây chuyền phun bi di động chuyên dụng trong lĩnh vực sửa chữa tàu biển, được thiết kế liền 1 khối và có đủ các chức năng khép kín.

=> Là dây chuyền công nghệ mới có cấu trúc các bộ phận độc lập, có thể vận hành phun bi và thu hồi tái sử dụng bi đồng thời liên hoàn.

=> Mỗi dây chuyền được thiết kế 1 tủ điều khiển trung tâm, có đầy đủ chức năng, hoạt động bằng chương trình lập trình sẵn trong PLC.

=> Thiết bị được thiết kế liền một khối, khép kín, có thể lắp bánh xe di động, có bạt kín thiết kế liền thân để sử dụng ngoài trời.

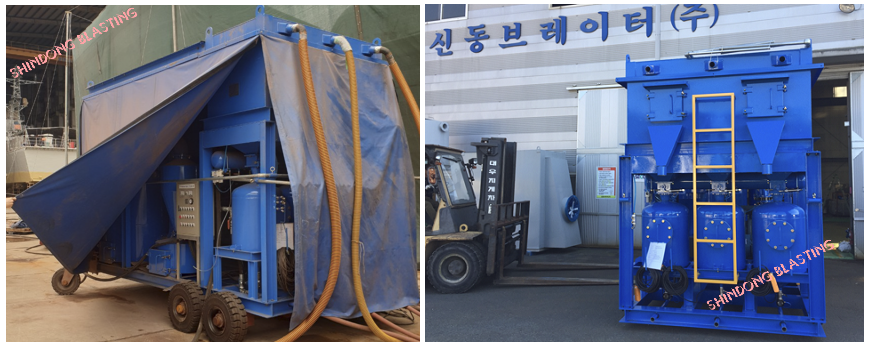

Hình ảnh Dây chuyền máy phun bi di động lắp đặt tại Nhà máy:





Thông số kỹ thuật của một số sản phẩm cơ bản:

* Model : VPBM-03

* Công suất làm sạch: 30 ~ 45m2/hr

* Số lượng súng phun: 03 súng

* Công suất thu hồi hạt mài: 3 ~ 6 ton/hr

* Công suất phân tách rác thải: 3 ~ 6 ton/hr

* Công suất phân tách tạp chất thô: 3 ~ 6 ton/hr

* Công suất lọc bụi tinh : 3 ~ 6 ton/hr

* Công suất phân tách bụi tổng hợp: 3 ~ 6 ton/hr

* Áp suất hút chân không : -430mmHg.

* Tiêu chuẩn bề mặt: SA2.5.

* Tủ điều khiển trung tâm: Phần động lực và phần lập trình PLC, điều khiển mọi hoạt động của tổ hợp: 01 bộ.

* Tiêu chuẩn làm sạch : SA2.5, độ nhám 35~75micro.

* Bán kính làm việc : 30~40m.

* Kích thước cơ bản : W2,2 x L4,8 x H3,3m.



Bình phân tách tạp chất và chứa bi:

* Sức chứa bi lớn nhất: 12 tấn (tổng thể)

* Đầu hút bi: 80A x 2 đầu

* Cảm biến mức 25A: Chuyên dụng



Bộ phận hút chân không :

* Công suất hút : 3000m3/hr.

* Áp suất chân không : -430mmHg.

* Túi lọc Ø135 x L1300mm : 32 bộ (là túi lọc chuyên dụng bụi mặt sắt FB135-WAA-15, chất liệu Polyester 100%, mặt ngoài phủ silicon chống thấm thấm nước bết bụi)

* Xương túi lọc Ø130 x L1300mm : 32 bộ.

* Van xung khí tự động điện từ 25A : 03 bộ.

* Bộ điều khiển xung điện từ : 01 bộ.

* Cảm biến tràn bụi 25A : 01 bộ.

* Bộ tách áp chân không tự động bảo vệ đầu nén 100A : 01 bộ.

* Công suất động cơ : 75kw x 380v x 3PH x 50Hz.



Các phụ kiện động bộ :

* Súng phun bi venturi Ø10,5 x L100   : 03 súng.

* Ống phun bi Ø32~48 x 40m               : 03 cuộn.

* Ống hút bi chuyên dụng 80A x 30m   : 02 cuộn.

* Điều khiển từ xa bằng điện (3 nút)      : 03 bộ.

* Bình cấp khí thở có chỉnh áp 3 đầu ra : 01 bình.

* Ống cấp khí thở Ø 10 x 40m               : 03 cuộn.

* Mũ bảo hộ chuyên dụng tự làm mát    : 03 bộ.



Một số Model Thiết bị phun bi di động 03 súng 1 module:



Model : VPBM - 01	Model : VPBM – 03
Capacity                : 8 ~ 15m2/hr	Capacity            : 30 ~ 45m2/hr
Blasting nozzle     : 01	Blasting nozzle  : 03
Sucking capacity   : 1~2ton/hr	Sucking capacity: 3~6 ton/hr
Dust collection      : 1800m3/hr	Dust collection   : 3000m3/hr
Power                    : 11 ~ 15kw	Power                 : 75kw
Working radius     : 30m	Working radius  : 40m



Một số tính năng ưu điểm của Thiết bị phun bi di động:



- Là cụm thiết bị máy bắn bi di động độc lập, được cấu trúc bằng 1 ~ 2 modun riêng biệt dễ di chuyển.

- Tuy cấu trúc nhỏ gọn nhưng đầy đủ khép kín các công đoạn như: phun bi, thu hồi bi, phân tác tạp chất, làm sạch tái sử dụng bi đã phun, nhiều lần.

- Mục đích sử dụng Máy bắn bi di động là đa dạng và chi phí đầu tư thấp.
